户外P6.0全彩LED显示屏

环境

注意

事项

温度要求

存储温度范围：-10℃-30℃，超过30℃需做降温处理。

工作温度范围：-20℃-40℃，其它温度范围，需加装温控设备。

模组工作时灯面温度：≤85℃，温度超标需加装温控设备。

湿度要求

存储湿度范围：10%RH-60%RH，湿度超过60%RH需除湿处理。

工作湿度范围：10%RH -90%RH，湿度超标需对使用环境除湿处理后才能正常使用。

防腐蚀性气体

腐蚀性气体在空气中含有盐或酸气的环境中，会造成电子元件的腐蚀、结晶漏电等现象。

静电危害，防止雷击

屏体金属构件、开关电源外壳、箱体需接地良好，注意接地电阻≤10Ω,零地电压≤2V。防止静电对电子器件的损坏，同时避免漏电对人体的伤害。

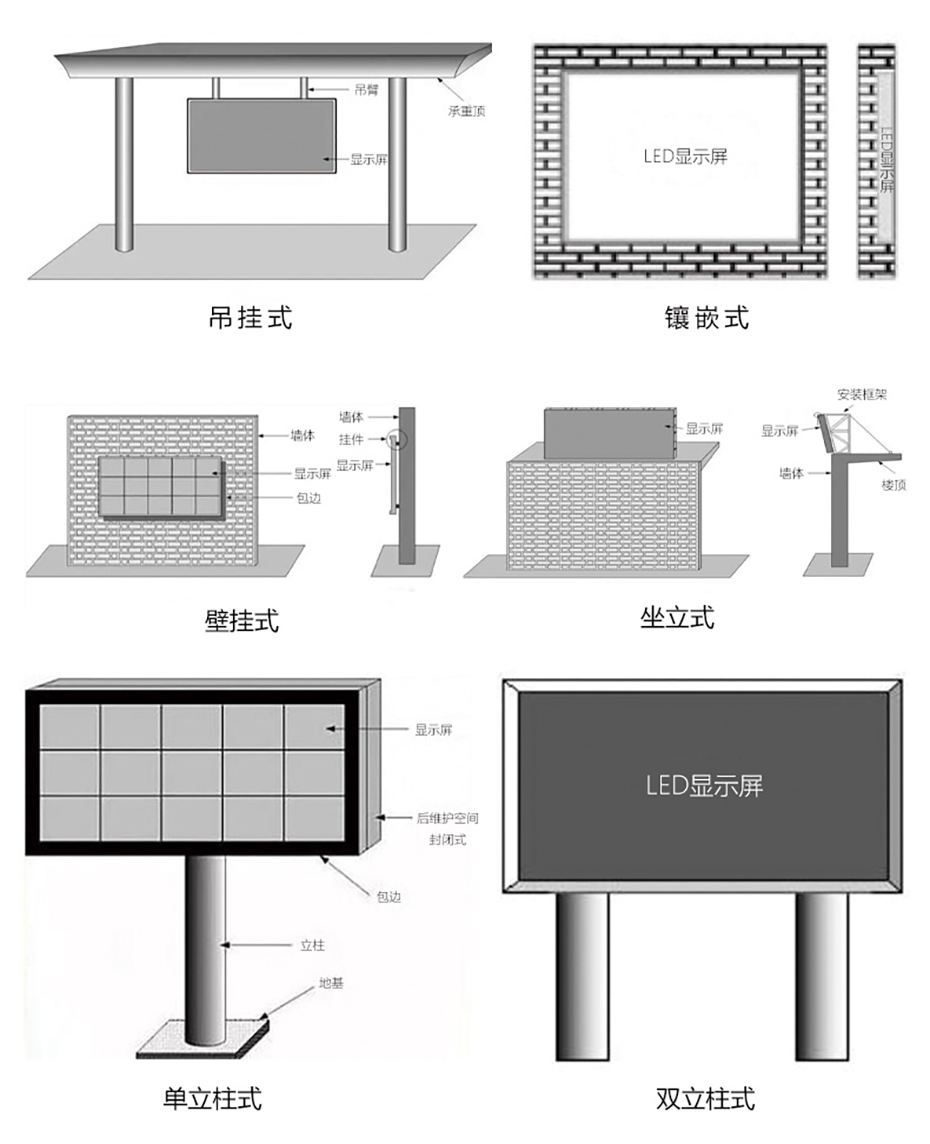

使用

操作

注意

事项

静电防护

安装人员必需配带静电手环和静电手套，装配过程中各种工具必须严格接地。

屏体防水

整屏安装完成后屏体内部需保证不会进水，屏体四周、箱体和箱体连接处都应打上防水胶，做好严格的防水处理。

磁吸安装方式危害说明

不建议客户将模组用磁吸安装方式安装在户外，若安装在户外会产生如下危害：

1）雨雪会从显示屏正面进入到显示屏背面，造成模组IC面电子元器件、系统卡、开关电源和线材等被浸泡腐蚀，导致过早失效；

2）磁吸安装方式无法保证显示屏平整度和拼装效果；

3）磁吸安装方式在极寒天气下易使模组变形。

产品批号管控

不同批号的产品不能装在一个屏上，否则显示屏上将会产生色块（马赛克）现象。

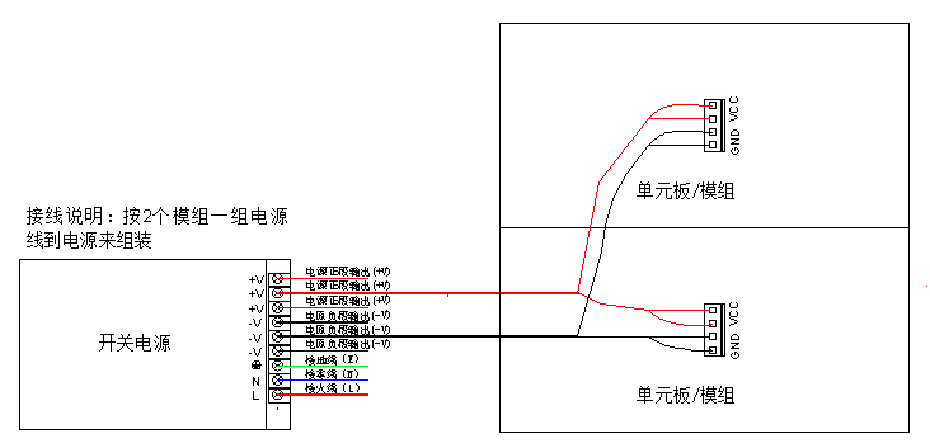

产品接线

模组不能直接接入220V，模组供电正负极不能接反。

拆装与运输过程

不得摔、推、挤、压模组，以免损坏显示屏。

安装扭力控制

电源接线时需确保端子接头螺丝拧紧，防止接头位置松动，导致接触电阻大引起烧线或产品损坏问题，M4螺丝扭矩6.0－8.0 Kgf.cm ，M3螺丝扭矩4.0－6.0 Kgf.cm。

播放控制

请勿长期只显示静止画面或静止文字，而造成灯管亮度严重衰减或导致批量死灯问题，请播放滚动画面或文字。

禁止带电作业

禁止在通电情况下拼装模组，应将主电输入断开情况下进行模组上墙拼装，不允许带插入电源线和信号线拼装。

加载程序选用

要求采用强力巨彩官方推荐的系统卡及官网一键调试中的加载程序，避免调试过程的产生的性能异常

参数设置

要求刷新频率按规格书指定值设定，以保护灯管的正常使用寿命

播放控制

请勿长期显示静止画面、文字或固定背景，避免造成灯管亮度严重衰减或导致批量死灯问题，请播放滚动画面或文字

环境检查

显示屏安装现场需配置温湿度计，及时监控屏体周围环境情况，大雨过后，应及时检查显示屏内部是否有受潮、水珠、水气等问题。

避免对安装完的LED显示屏进行施工

LED显示屏安装完后严禁再施工，防止LED显示屏受到大电流冲击及尘埃影响，例如：电焊、电锯等设备操作。

1

●

●

2

1

RD1

红色数据信号

2

GD1

绿色数据信号

3

●

●

4

3

BD1

蓝色数据信号

4

GND

电源地

5

●

●

6

5

RD2

红色数据信号

6

GD2

绿色数据信号

7

●

●

8

7

BD2

蓝色数据信号

8

GND

电源地

9

●

●

10

9

A

行电源控制信号

10

B

行电源控制信号

11

●

●

12

11

C

行电源控制信号

12

D

行电源控制信号

13

●

●

14

13

CLK

时钟信号

14

LAT

数据锁存信号

15

●

●

16

15

OE

使能信号

16

GND

电源地

屏幕水平视角

140±10度

屏幕垂直视角

130±10度

最佳视距

≥7m

使用环境

户外

每平方模组最大功率

≤892W/㎡

配电功率（每平方最大功率÷78%÷85%）

≤1346W/m²

灰度等级

红、绿、蓝各12-14bits

显示颜色

43980亿种

换帧频率

≥60帧/秒

刷新频率

960Hz

控制方式

计算机控制，逐点一一对应，视频同步，实时显示

亮度调节

256级手动/自动

输入信号

DVI/VGA/HDMI/DP、复合视频信号、S-VIDEO、YpbPr(HDTV)

使用寿命

≥10万小时

平均无故障时间

≥1万小时

衰减率(工作3年)

≤15％

连续失控点

0

离散失控点

＜0.0001，出厂时为0

盲点率

＜0.0003，出厂时为0

工作温度范围

-20-40℃

工作湿度范围

10％-90％RH

防护性能

超温/过载/掉电/图像补偿/各种校正技术/过流/过压/防雷(可选项)

屏幕水平平整度

＜1mm/㎡

屏幕垂直平整度

＜1mm/㎡

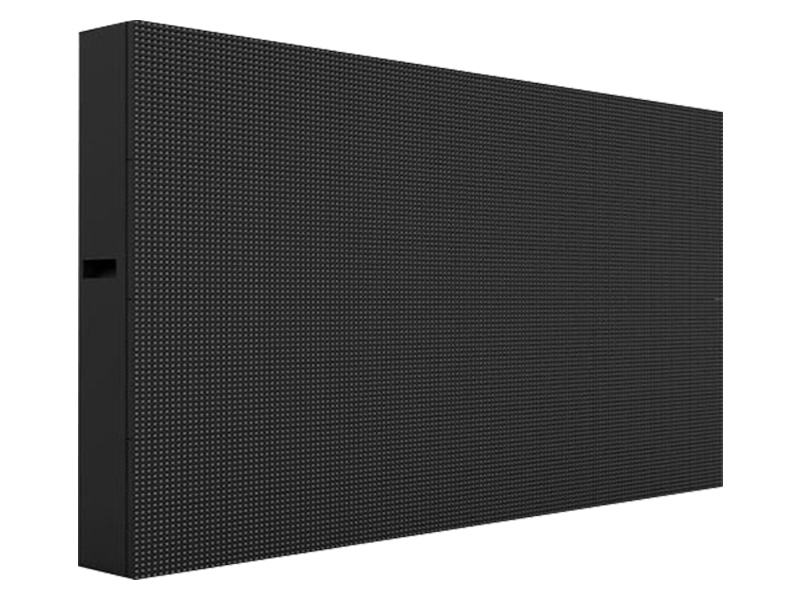

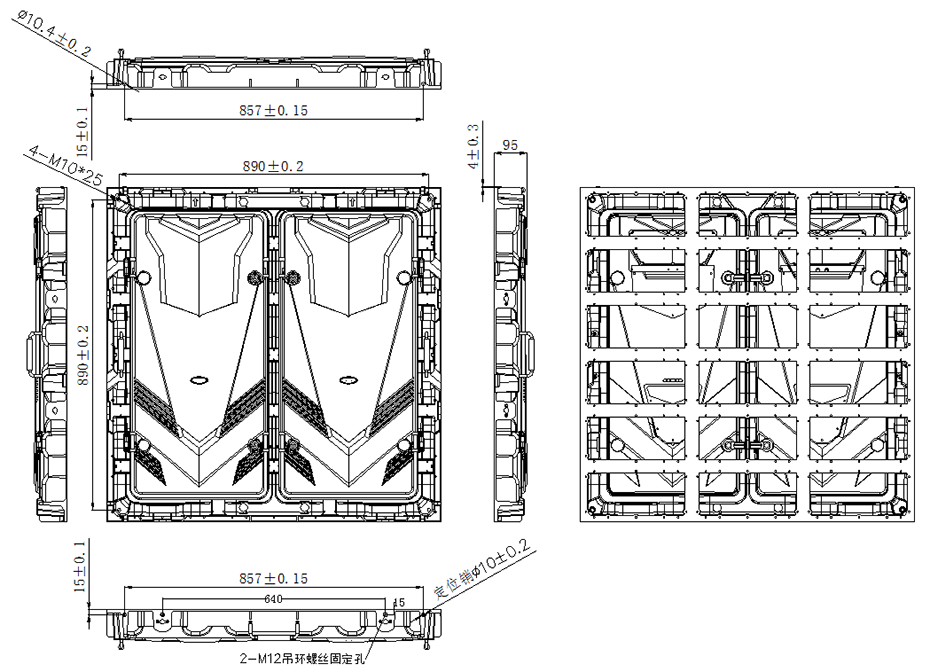

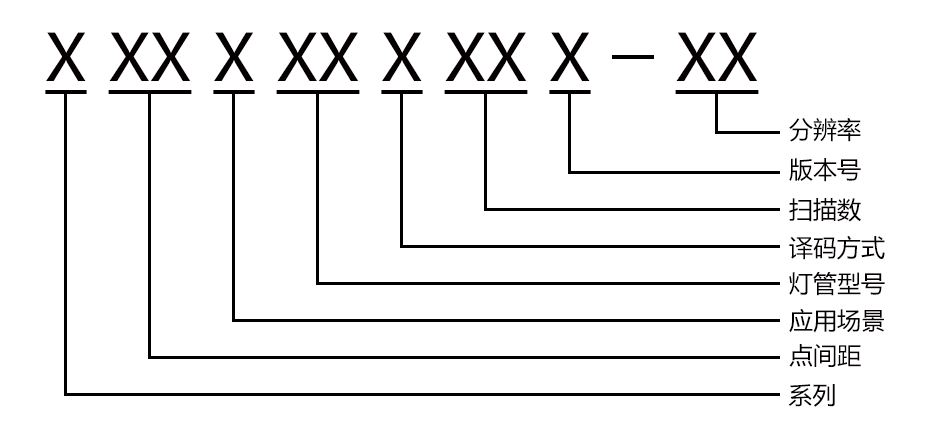

箱体分辨率

144*144=20736 Dots

箱体面积

0.9216㎡

箱体重量

29.5kg±0.5 kg

最大功耗（模组功率*一个箱体的模组个数）

≤822W

平均功耗（最大功率的1/3）

≤274W

配电功率(电源利用率78%即最大功率÷78%)

≤1054W

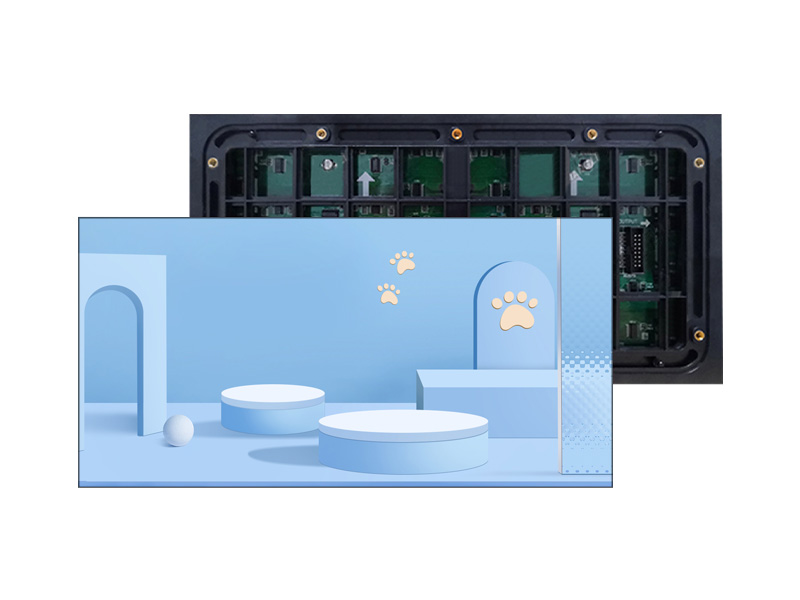

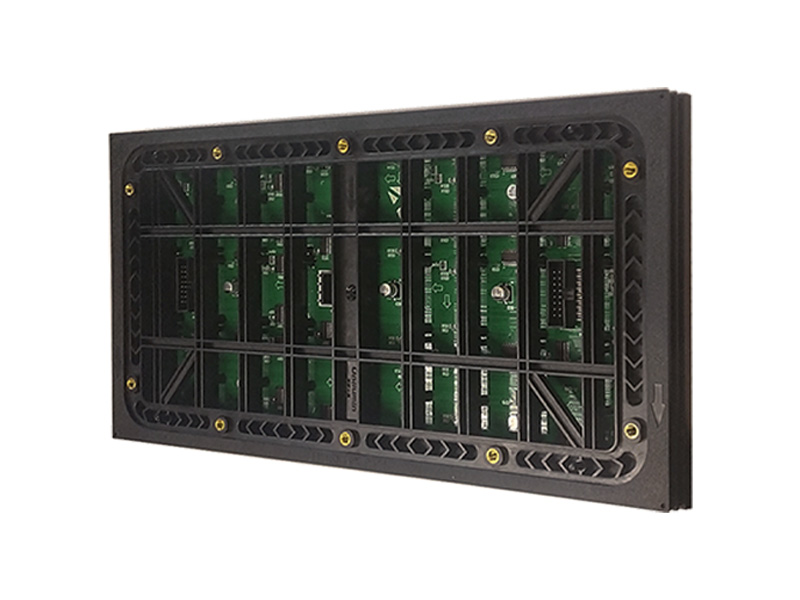

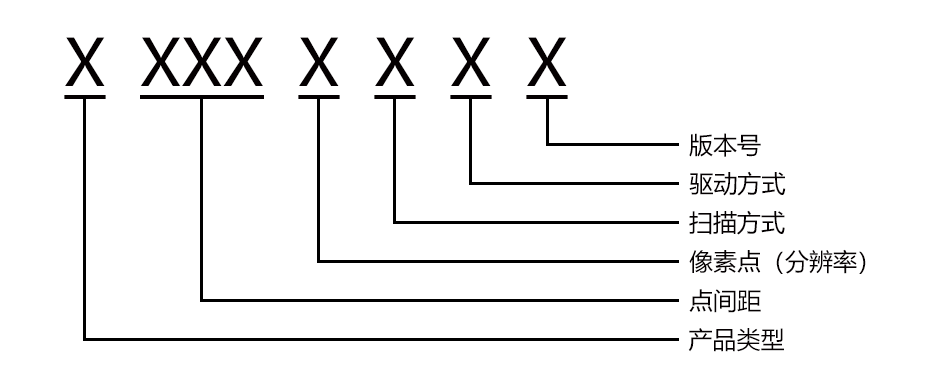

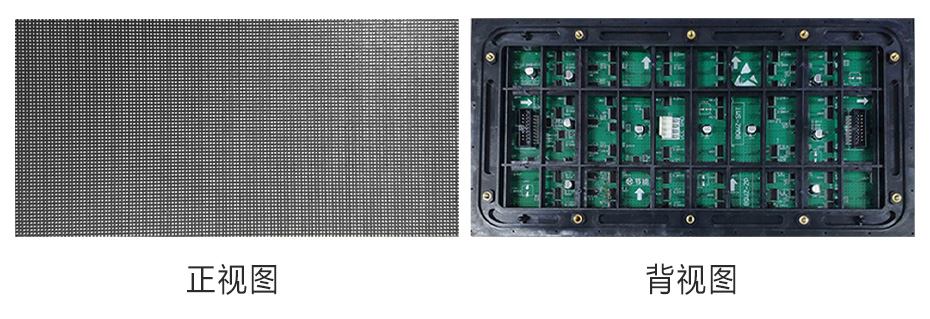

像素构成

1R1G1B

灯管封装

SMD2525

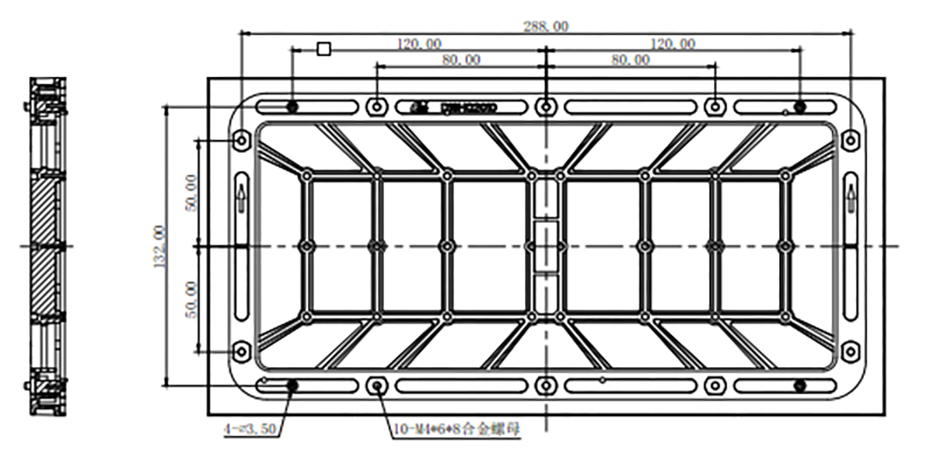

尺寸(长*宽*厚)

320*160*19mm

重量

0.51kg±0.01kg

结构特点

灯驱合一

模组分辨率

48*24=1152Dots

输入电压(直流)

4.5±0.1V

最大电流

≤10.15A

模组功率

≤46W

驱动方式

1/6恒流驱动

40A电源带模组数

2-3张

50A电源带模组数

3-4张

40A PFC电源带模组数

3-4张

80A电源带模组数

5-6张
