一、注意事项
项目 | 描述 | |
环境 注意 事项 | 温度要求 | 存储温度范围：-10℃-30℃，超过30℃需做降温处理。 工作温度范围：-20℃-40℃，其它温度范围，需加装温控设备。 模组工作时灯面温度：≤85℃，温度超标需加装温控设备。 |
湿度要求 | 存储湿度范围：10%RH-60%RH，湿度超过60%RH需除湿处理。 工作湿度范围：10%RH -90%RH，湿度超标需对使用环境除湿处理后才能正常使用。 | |
防腐蚀性气体 | 腐蚀性气体在空气中含有盐或酸气的环境中，会造成电子元件的腐蚀、结晶漏电等现象。 | |
静电危害，防止雷击 | 屏体金属构件、开关电源外壳、箱体需接地良好，注意接地电阻≤10Ω,零地电压≤2V。防止静电对电子器件的损坏，同时避免漏电对人体的伤害。 | |
使用 操作 注意 事项 | 静电防护 | 安装人员必需配带静电手环和静电手套，装配过程中各种工具必须严格接地。 |
屏体防水 | 整屏安装完成后屏体内部需保证不会进水，屏体四周、箱体和箱体连接处都应打上防水胶，做好严格的防水处理。 | |
磁吸安装方式危害说明 | 不建议客户将模组用磁吸安装方式安装在户外，若安装在户外会产生如下危害： 1）雨雪会从显示屏正面进入到显示屏背面，造成模组IC面电子元器件、系统卡、开关电源和线材等被浸泡腐蚀，导致过早失效； 2）磁吸安装方式无法保证显示屏平整度和拼装效果； 3）磁吸安装方式在极寒天气下易使模组变形。 | |
产品批号管控 | 不同批号的产品不能装在一个屏上，否则显示屏上将会产生色块（马赛克）现象。 | |
产品接线 | 模组不能直接接入220V，模组供电正负极不能接反。 | |
拆装与运输过程 | 不得摔、推、挤、压模组，以免损坏显示屏。 | |
安装扭力控制 | 电源接线时需确保端子接头螺丝拧紧，防止接头位置松动，导致接触电阻大引起烧线或产品损坏问题，M4螺丝扭矩6.0－8.0 Kgf.cm ，M3螺丝扭矩4.0－6.0 Kgf.cm。 | |
播放控制 | 请勿长期只显示静止画面或静止文字，而造成灯管亮度严重衰减或导致批量死灯问题，请播放滚动画面或文字。 | |
禁止带电作业 | 禁止在通电情况下拼装模组，应将主电输入断开情况下进行模组上墙拼装，不允许带插入电源线和信号线拼装。 | |
加载程序选用 | 要求采用强力巨彩官方推荐的系统卡及官网一键调试中的加载程序，避免调试过程的产生的性能异常 | |
参数设置 | 要求刷新频率按规格书指定值设定，以保护灯管的正常使用寿命 | |
播放控制 | 请勿长期显示静止画面、文字或固定背景，避免造成灯管亮度严重衰减或导致批量死灯问题，请播放滚动画面或文字 | |
环境检查 | 显示屏安装现场需配置温湿度计，及时监控屏体周围环境情况，大雨过后，应及时检查显示屏内部是否有受潮、水珠、水气等问题。 | |
避免对安装完的LED显示屏进行施工 | LED显示屏安装完后严禁再施工，防止LED显示屏受到大电流冲击及尘埃影响，例如：电焊、电锯等设备操作。 | |
二、产品说明
1、显示屏主要是由红色LED晶片、绿色LED晶片和蓝色LED晶片封装为一个像素点后组成矩阵，再固定到塑胶套件上而成；
2、显示屏含有驱动芯片和输入缓冲芯片，连接到LED显示屏控制系统即可显示视频、图像和文字信息等；
3、通过系统控制驱动红色LED、绿色LED和蓝色LED的驱动芯片，可形成43980亿种颜色变换；
4、模组及箱体可以按水平和垂直方向任意拼接，从而拼成不同大小的显示屏；
5、产品特点：
①优质灯管，高效灯管亮度利用率，同时保障灯管使用寿命和优质的塑胶件
②高对比度可达到良好的显示效果
③重量轻易于安装、拆卸、可进行单点、单灯维护，成本低
④采用PWM驱动芯片驱动LED，产品显示效果好。

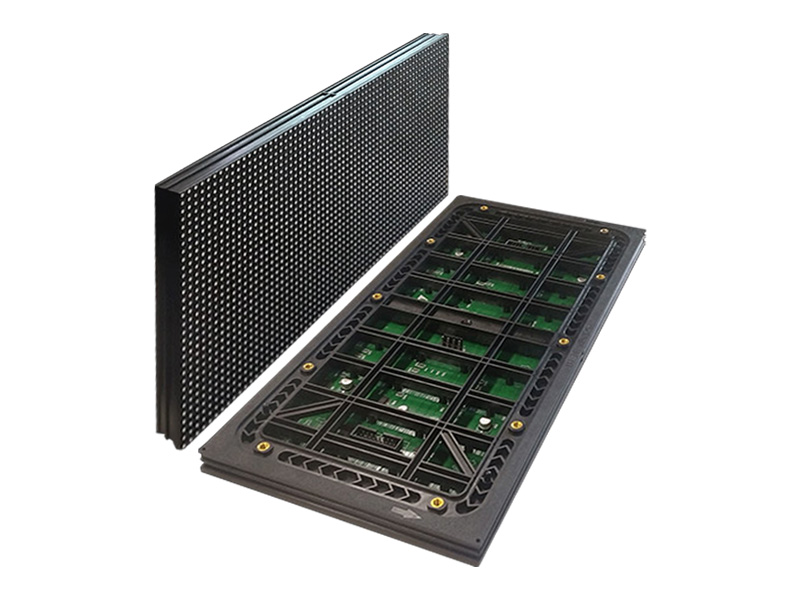

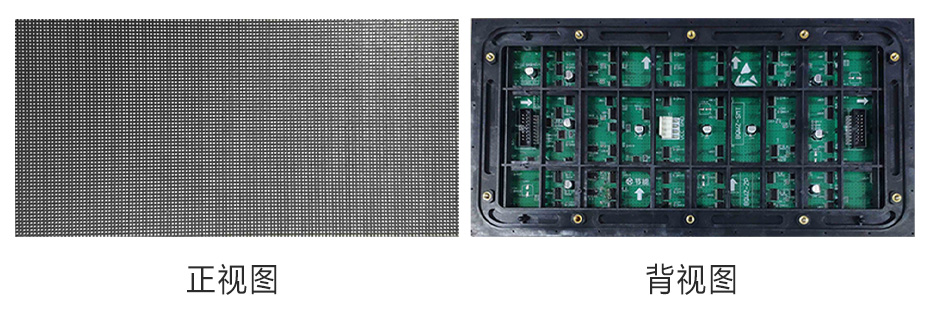

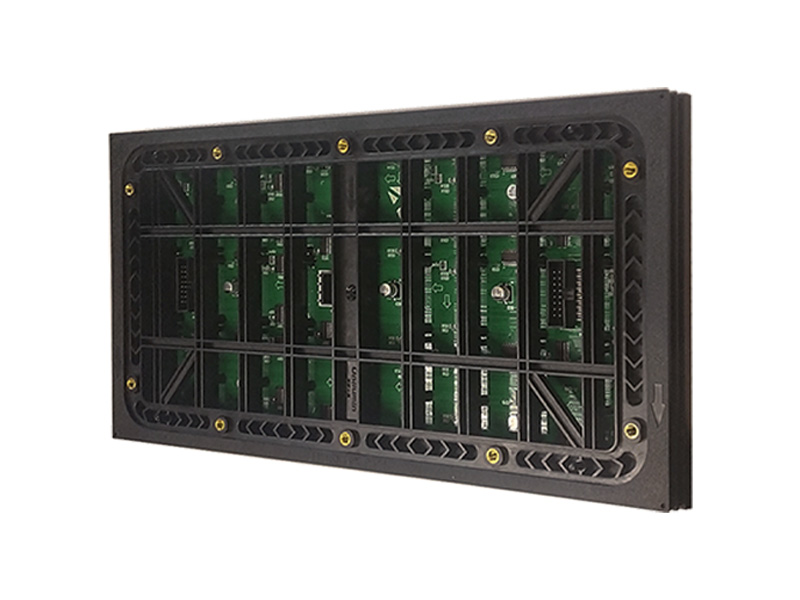

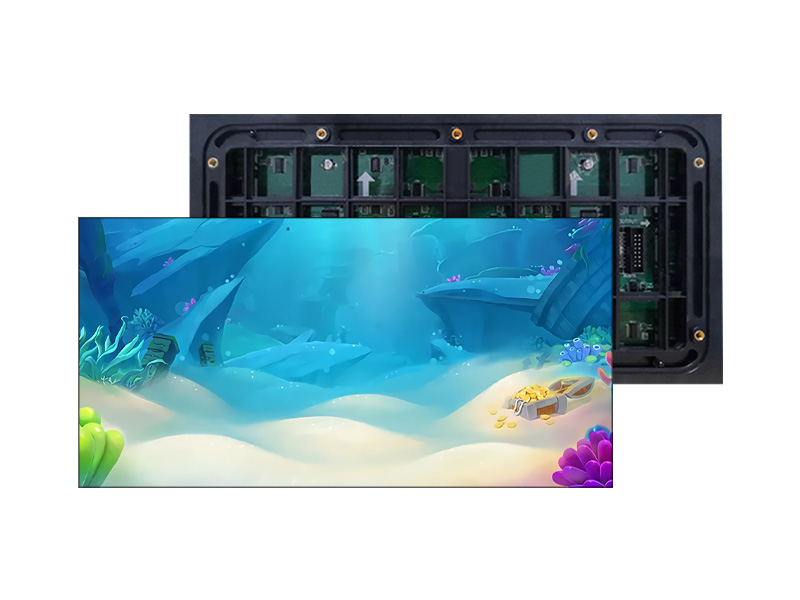

三、模组图片

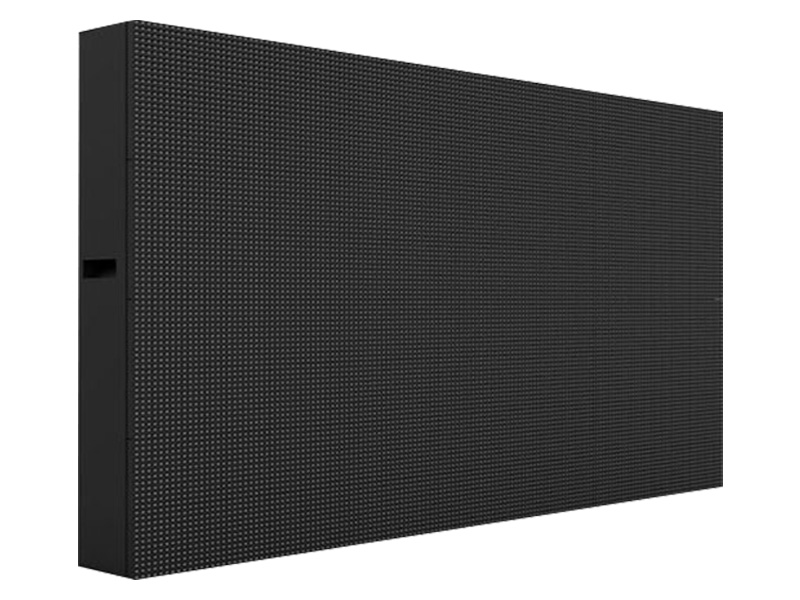

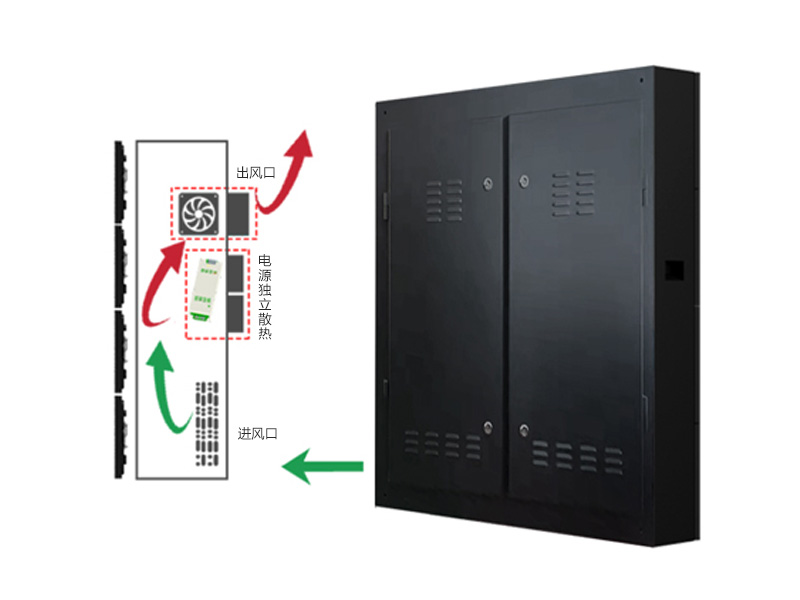

四、推荐960*960箱体实物
五、模组信号接口定义
HUB7 | 引脚 | 信号 | 功能 | 引脚 | 信号 | 功能 | |||
1 | ● | ● | 2 | 1 | RD1 | 红色数据信号 | 2 | GD1 | 绿色数据信号 |
3 | ● | ● | 4 | 3 | BD1 | 蓝色数据信号 | 4 | GND | 电源地 |
5 | ● | ● | 6 | 5 | RD2 | 红色数据信号 | 6 | GD2 | 绿色数据信号 |
7 | ● | ● | 8 | 7 | BD2 | 蓝色数据信号 | 8 | GND | 电源地 |
9 | ● | ● | 10 | 9 | A | 行电源控制信号 | 10 | B | 行电源控制信号 |
11 | ● | ● | 12 | 11 | C | 行电源控制信号 | 12 | D | 行电源控制信号 |
13 | ● | ● | 14 | 13 | CLK | 时钟信号 | 14 | LAT | 数据锁存信号 |
15 | ● | ● | 16 | 15 | OE | 使能信号 | 16 | GND | 电源地 |

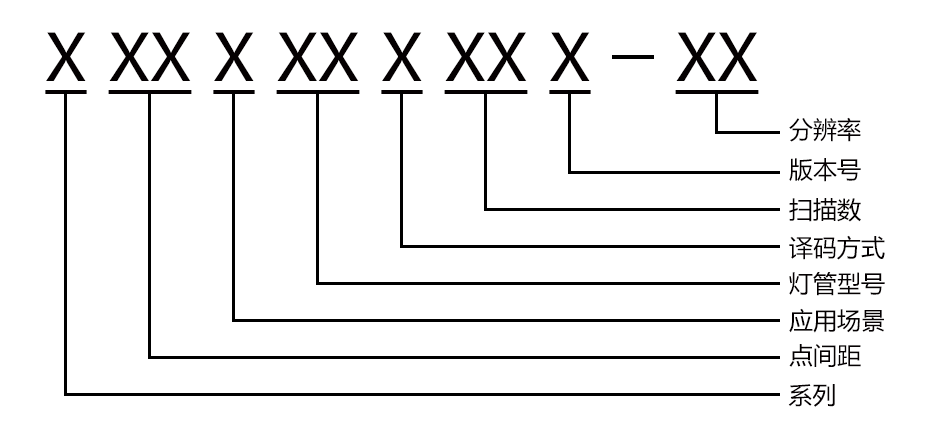

六、产品型号命名说明
1、方式一：
2、方式二：
七、安装孔位图

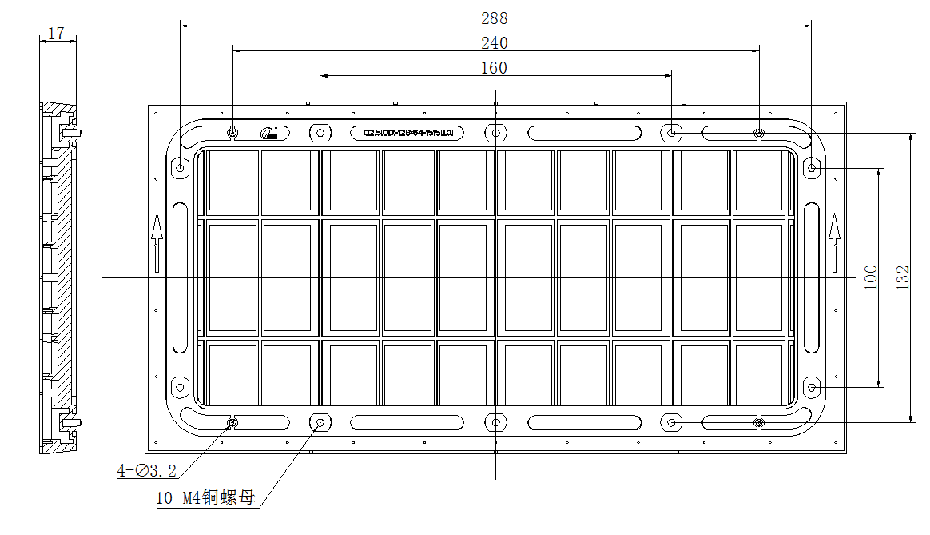

1、模组安装孔位：
备注：“如有制作箱体，请提前告知办事处并确认订单产品孔位图，具体详见CAD图”所有尺寸的单位为mm。

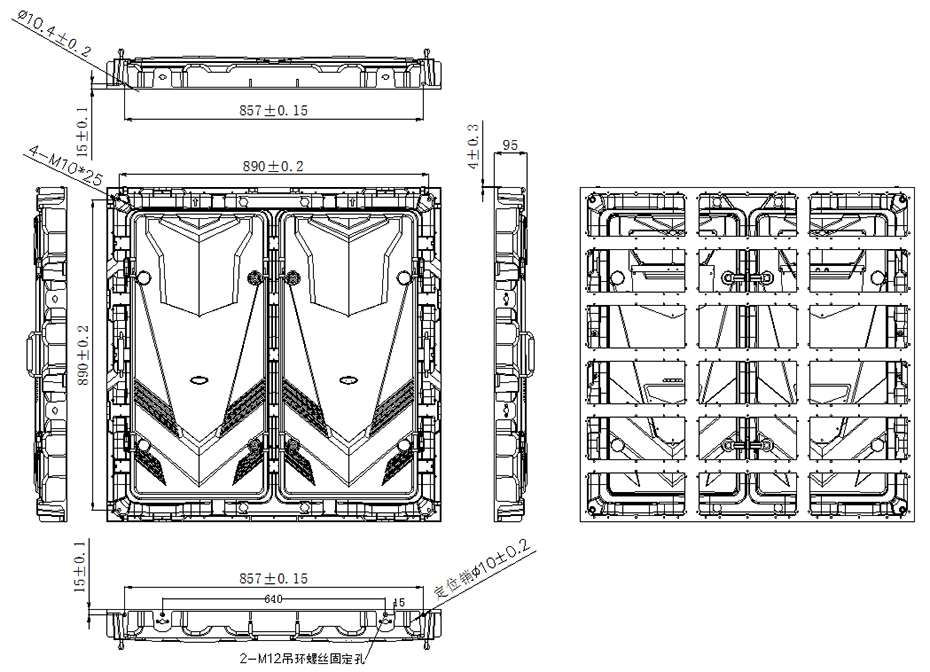

2、推荐960*960箱体安装孔位图：
备注： 所有尺寸的单位为mm
八、安装指导

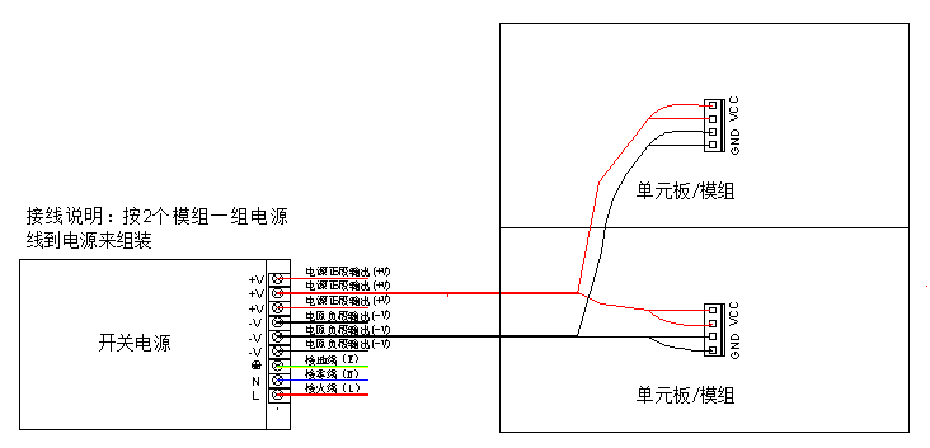

电源与模组接线示意图(此图仅供参考，具体接线方式参考实物)：
九、安装简介

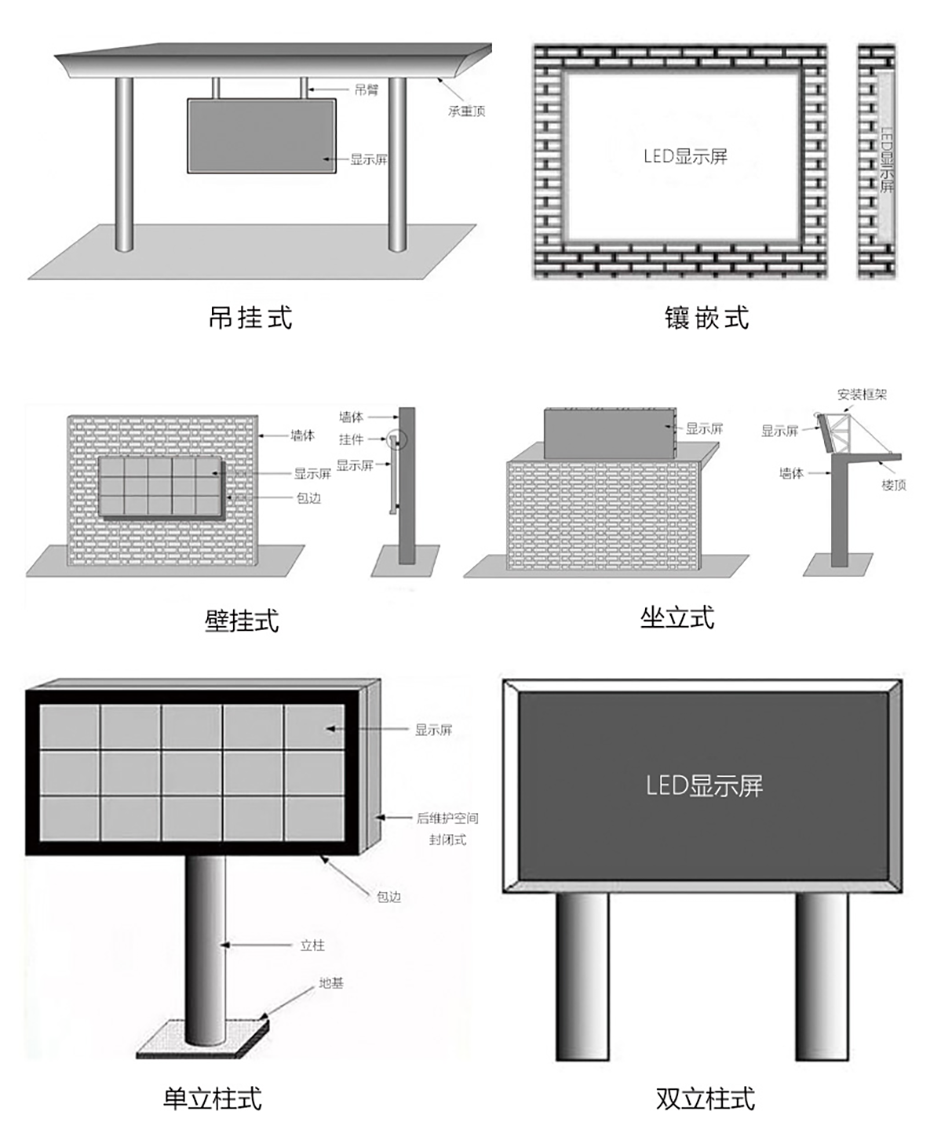

户外显示屏常用的六种安装方式。
箱体从底层开始安装箱体，切误乱码安装，会影响屏体的显示效果，在安装时应注意底层一定要安装非常平整，然后再安装上层的箱体，箱体和箱体连接处应打上防水胶。整屏调试完毕后，屏体结构的四周必须做严格的防水处理。
十、显示屏验收要求及方法：
1、屏体亮度：将屏体调成全亮状态，在电脑上将测试软件里面的亮度有效率调到80%，10分钟内使用光枪对屏体进行亮度测量。测量亮度要求光枪要对准屏体，最好测量时光枪能与屏体保持水平，确保让观察窗口黑色位置覆盖16个像素点以上，调整焦距进行测量。
2、可视角度：测量时人站在屏体左右140°的位置，屏体下视角65°位置观看，要求屏体无明显黑斑、无明显暗块问题。
3、接地：开关电源外壳、箱体、屏体结构正确接地，接地点正确接地标标识，每半年进行一次点检；
4、防雷处理：要求建筑物有避雷针或避雷带设施并有效接地，要求配电箱有配浪涌保护器，对避雷设施，每半年进行一次点检。
